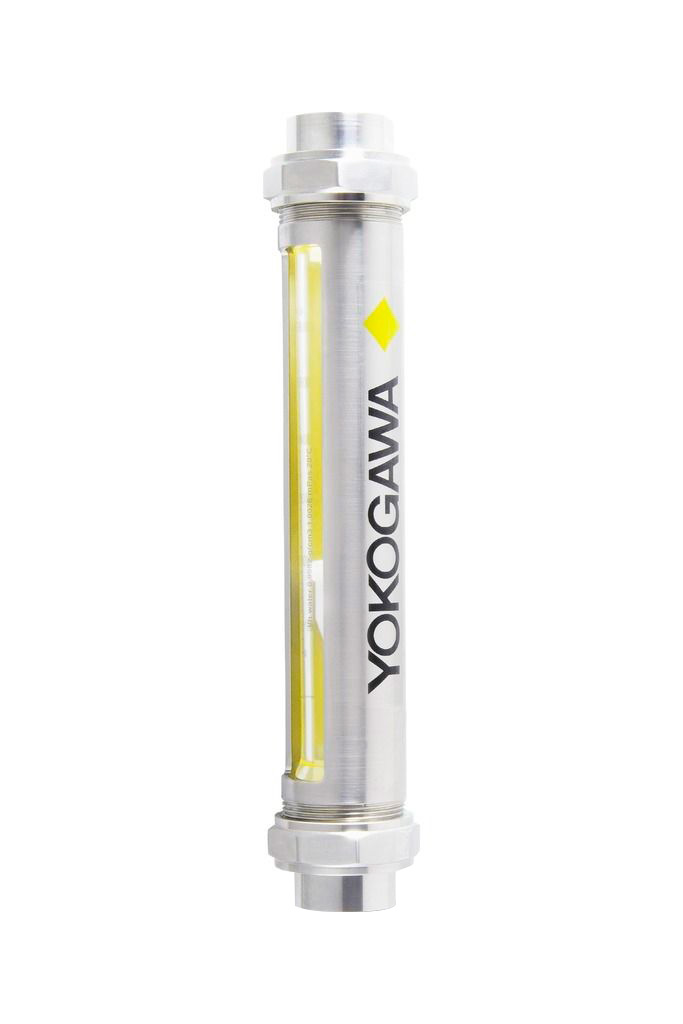

Стеклянный ротаметр модели RAGK с локальной индикацией без использования электропитания.
ПРЕДЕЛЫ ИЗМЕРЕНИЙ:
• газ: 0,02…6300 л/ч;
• жидкость: 0,0002…630 л/ч.
ВАРИАНТЫ ИСПОЛНЕНИЙ:
• с встроенным клапаном,
• без встроенного клапана.
МАТЕРИАЛЫ ТЕХНОЛОГИЧЕСКОГО СОЕДИНЕНИЯ:
• полипропилен;
• нержавеющая сталь AISI 316Ti (1.4571).
ИЗМЕРЯЕМАЯ СРЕДА:
• жидкость;
• газ.
МАТЕРИАЛЫ ТЕХНОЛОГИЧЕСКОГО СОЕДИНЕНИЯ:
• нержавеющая стальAISI 316Ti (1.4571) (код SS);
• полипропилен (код PP).
МАТЕРИАЛЫ ПОПЛАВКА:
• титан, PVDF, PTFE, хромоникелевый шарик, корунд, мю-металл, нержавеющая сталь AISI 316Ti (1.4571);
МАТЕРИАЛЫ ИЗМЕРИТЕЛЬНОГО КОРПУСА:
• стекло.
ПАРАМЕТРЫ ИЗМЕРЯЕМОЙ СРЕДЫ;
Максимальная температура:
• для кода SS: -25… +100°С;
• для кода PP: -25… +80°С
• опционально (не для PP) до +130°C.
Максимальное давление:
• до 1,6 МПа.
ИЗМЕРЯЕМЫЕ ВЕЛИЧИНЫ:
• текущий объемный расход;
• суммарный объемный расход (по заказу).
ПРЕДЕЛЫ ИЗМЕРЕНИЯ:
Зависят от диаметра условного прохода и параметров измеряемой среды:
• газ: 0,02-6300 л/ч (в зависимости от исполнения);
• жидкость: 0,0002-630 л/ч (в зависимости от исполнения.
МОНТАЖ НА ТРУБОПРОВОДЕ:
• вертикально восходящий.
КЛАСС ТОЧНОСТИ ПО VDI/VDE 3513, ИЗД. 2 (qG=50%):
• 2,5;
• 4,0;
• 6,0.
РАЗМЕР ТЕХНОЛОГИЧЕСКОГО СОЕДИНЕНИЯ:
• 6, 8, 10, 12 мм.
ТИП ДАТЧИКА ВЫХОДНОГО СИГНАЛА:
• индуктивный кольцевой;
• релейный.
НАПРЯЖЕНИЕ ПИТАНИЯ:
• отсутствует для локального индикатора;
• 4,5…15 В пост. тока, 2-х проводная схема подключения (реле).
ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ:
• -25 …+70°С.
СОЕДИНЕНИЕ С ПРОЦЕССОМ:
• резьбовое.
ПЫЛЕВЛАГОЗАЩИЩЕННОСТЬ:
• IP67.
МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ:
• 5 лет.
СРЕДНИЙ СРОК СЛУЖБЫ:
• 10 лет.
